新開発 エムテックでは
防火扉と耐火断熱パネルの
ワンストップ施工 ができます！

安全・効率・コストを叶える

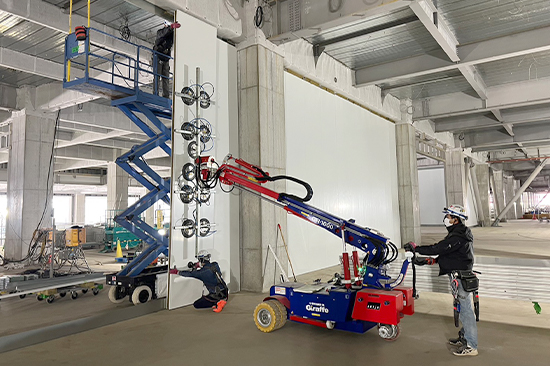

パネルを設置する作業員

「防火扉＋耐火断熱パネル」のワンストップ採用で、設計・施工効率と品質管理を一括実現し、安全性と合理性を高める初期コストだけでなく、長期的なコストパフォーマンスを考慮した工法選択をお勧めします。

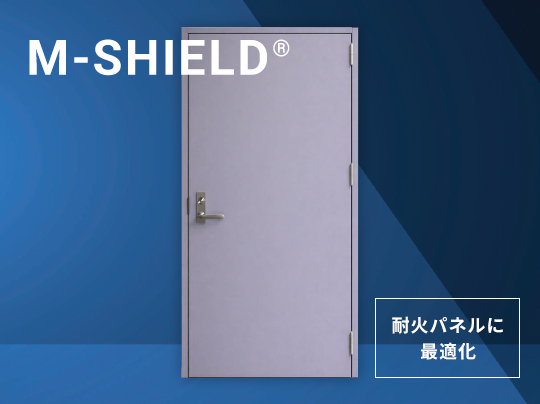

防火扉 火を止める。安心をつなぐ。 M-SHIELD

JIS試験合格・特許技術による
次世代防火扉

M-SHIELD

M-SHIELDの性能・仕様

構成材
ボンデ鋼板SECC(JIS G 3313) t2.3 / t1.6
遮煙性
告示第2564号
防火性
告示第1369号
ねじり強さ
JIS A 4702 ドアセットに適合
鉛直荷重強さ
JIS A 4702 ドアセットに適合
耐震性能
D3 等級
特許番号
特許第7776918号
特許技術認定証

M-SHIELD工法の特徴

従来の工法

  1. 固定用鉄骨工事
    （鉄骨工事）
  2. 三方枠
  3. 溶接固定
    （建具工事）
  4. 扉吊りこみ
課題
手間とコスト
設計・施工で複数の業者が関わるため、調整や中間マージンが発生します。
工程の複雑さ
補強鉄骨工事（溶接など）が必要で、工期が長くなる。

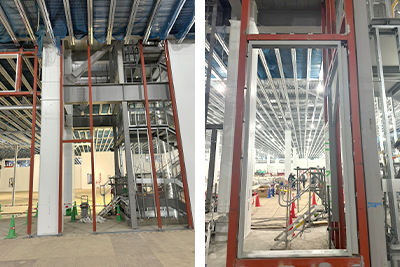

工法比較写真

M-SHIELD工法

  1. パネル開口・三方枠取付
    （パネル工事）
    ※枠はノックダウン方式
  2. 扉吊りこみ
特徴
ワンストップ施工
パネル工事と建具工事を一括で行うため、発注・管理がシンプル。補強鉄骨不要にし、大幅な工期短縮とコスト削減。パネル工事・防火扉の設計・施工までをエムテックが一括管理で工期を短縮。補強鉄骨工事が不要になり、品質と施工効率が向上します。
補強鉄骨工事不要
ビス固定のみで施工でき、火気を使わず安全かつスピーディ（工期短縮）。
意匠と品質
ビスが露出しない美しい仕上がりと、統一設計による性能整合性の確保。

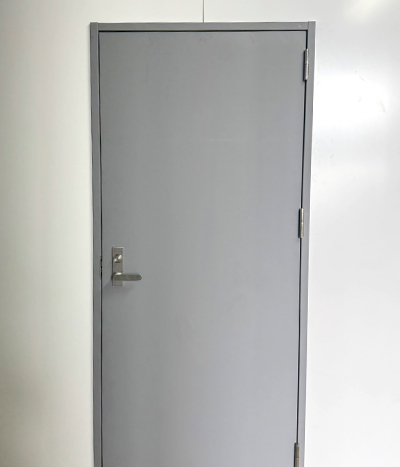

M-SHIELD工法

M-SHIELD JIS試験結果

01 ねじり強さ試験および鉛直荷重強さ試験

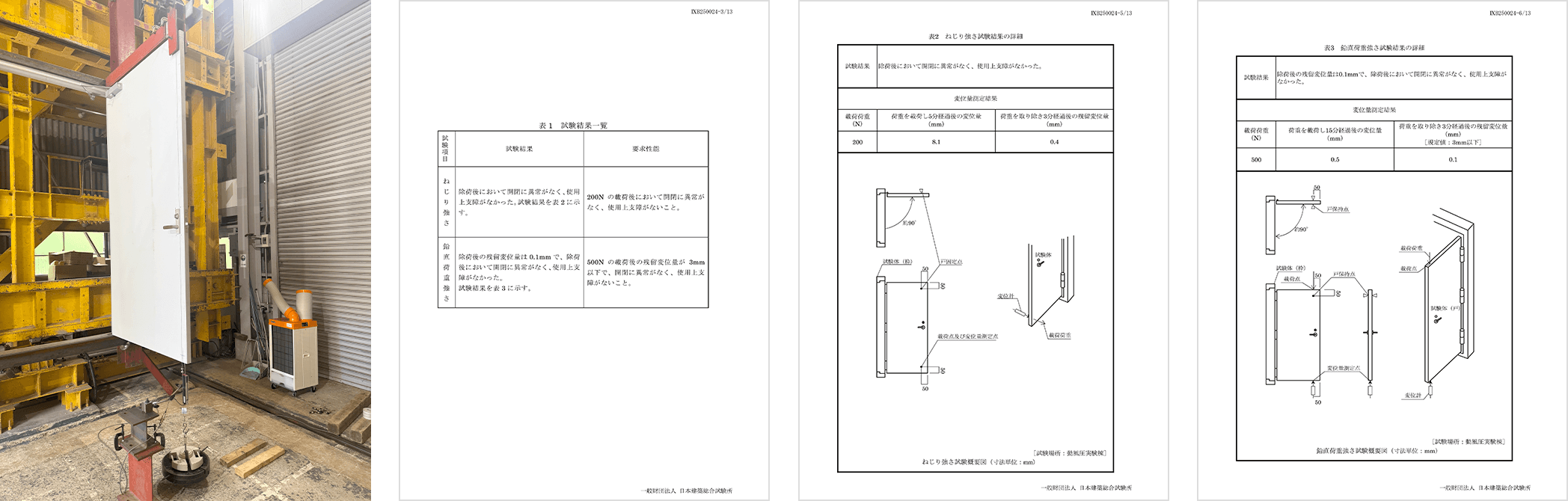

ねじり強さ試験および鉛直荷重強さ試験の様子

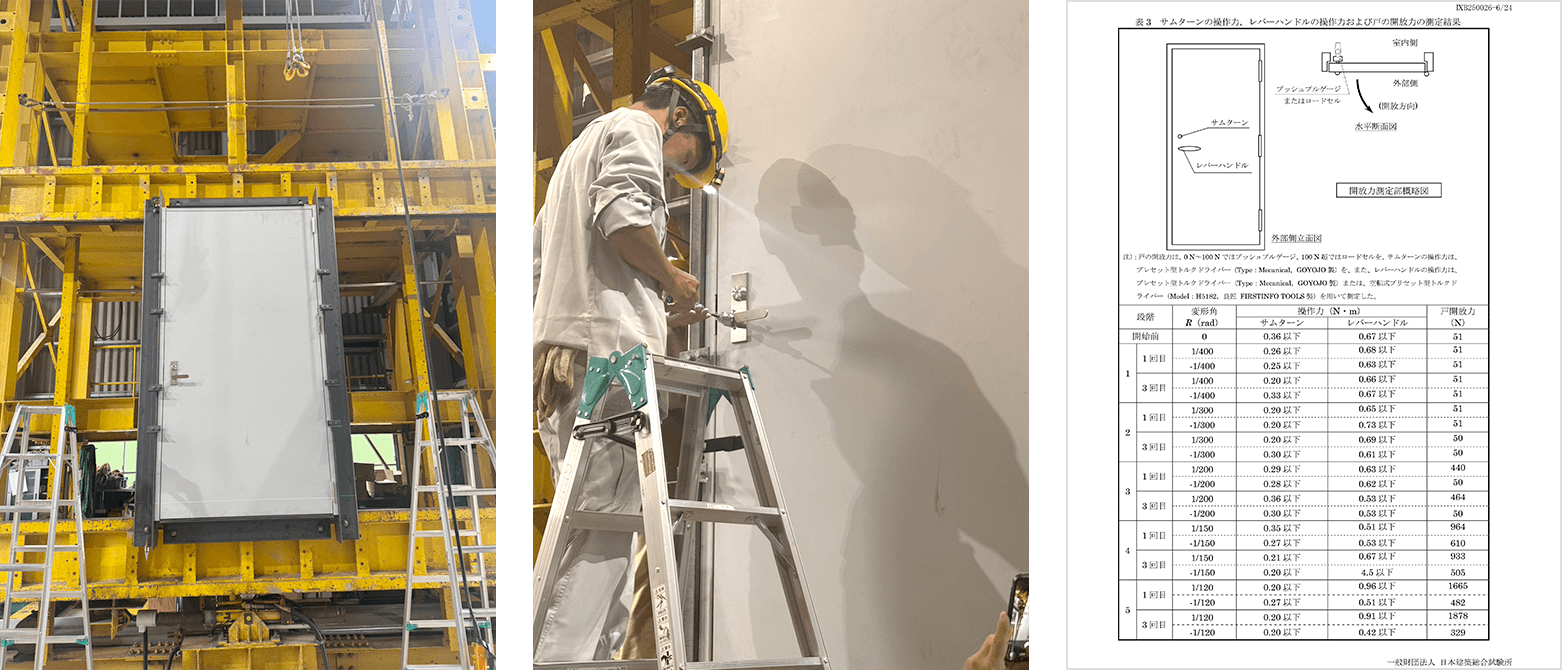

02 画内変形追随性試験

画内変形追随性試験の様子

03 遮煙性試験

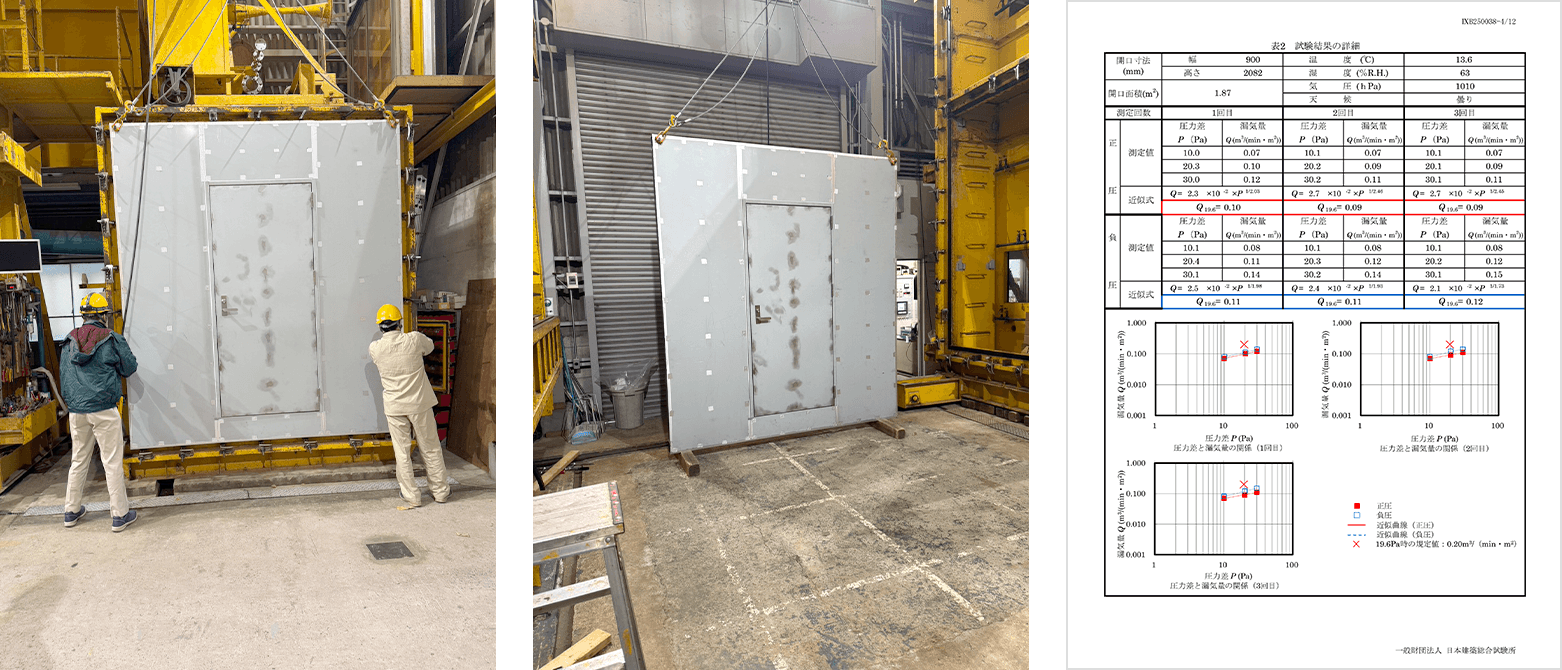

遮煙性試験の様子

耐火断熱パネル 熱を防ぐ。コストを抑える。 W GUARD

耐火パネル工法の特徴

従来のALC工法

  • 課題1 複雑な工程と長期化する工期
  • 課題2 重量による負荷の増大と「見えないコスト」
  • 課題3 職人不足と品質確保の難易度

単体材料費は比較的安価だが補強設置＋ALC本体＋目地＋塗装費と作業が多く工期が長期化し費用が発生。仮設費・人件費・管理費といった「見えないコスト」が費用を押し上げます。

  • 工程数 3〜5工程
  • 1日の施工スピード 30〜50㎡程度
  • 必要人数 中〜大人数（分業）

耐火パネル工法

補強鉄骨工事が不要なため、付帯工事費を削減。
2〜3名の少人数で1日100㎡以上の高速施工が可能なため、
施工も早く、見えないコストの削減にも寄与。

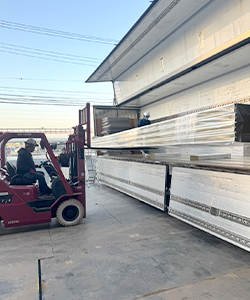

  • パネル搬入

    パネル搬入の様子

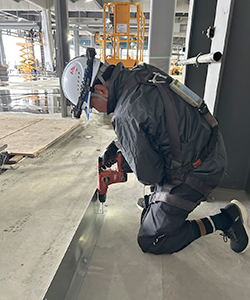

  • 下地材取付

    下地材取付の様子

  • パネル施工

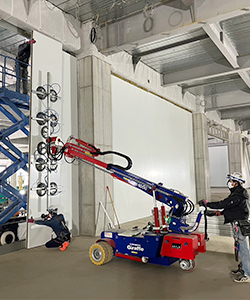

    パネル施工の様子
  • 工程数 3〜5工程
  • 1日の施工スピード 30〜50㎡程度
  • 必要人数 中〜大人数（分業）

まとめると…

ALC工法は単体では安価ですが、実際の施工には補強鉄骨工事や仕上げ工事が不可欠。これらを加味すると、初期コストは耐火断熱パネルと同等かそれ以上になるケースも。また、防水処理や塗装の定期更新が必要なため維持費も継続的に発生。耐火断熱パネルは、断熱・耐火・施工性・メンテナンス性が一体化しており、長期的なコストパフォーマンスにも優れています。

DIFFERENCE

製品イメージ

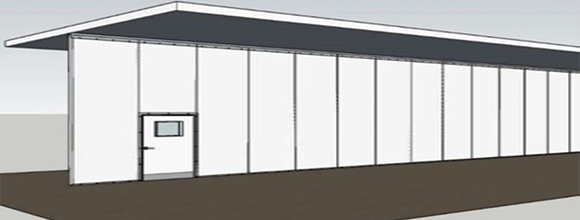

  • 耐火パネル-金属表面材+ロックウール芯材イメージ図
    耐火パネル-金属表面材+ロックウール芯材 耐火認定番号　FP060NP-0410（100mm以上）

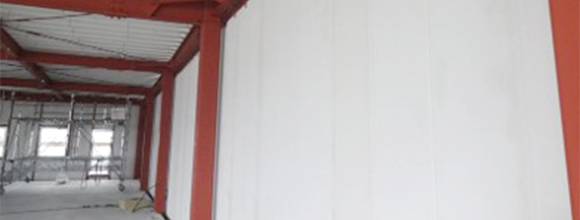

  • ALCパネル-ALC本体+補強鉄骨構造イメージ図
    ALCパネル-ALC本体+補強鉄骨構造

左右にスクロール可能です。

項目 耐火パネル（W guard） ALCパネル
構成・材料 金属表面材+芯材（ロックウール）
※補修可能ですが、擦り傷、凹みが付きやすいです。		 ALC本体+補強鉄骨
重量 約25kg/㎡ 約40〜50kg/㎡+補強鉄骨
寸法（標準） 働き巾：1000mm
最大長：構造上安全性が認められる長さ		 働き巾：600mm
最大長：5000mm
寸法（2500N/㎡対応） 最大長：〜8000mm 最大長：〜4100mm（支店間3500mm+600mm）
倉庫業法対応 有り 有り（別途仕様）
環境への影響 断熱性高・軽量・廃材少・一部リサイクル可 重量大・廃材多・補強材のCO2負荷高

ONE STOP

従来の施工方式
  • 設計・仕様決定（複数業者と調整）
  • パネル工事業者手配・契約
  • 補強鉄骨工事業者手配・契約
  • 建具工事業者手配・契約
  • 各工事の段取り・スケジュール調整
  • 工事（3〜5工程・複数業者で調整）
  • 各工事の検査・引き渡し（個別）
ワンストップ施工
  • 設計・仕様決定（単一窓口で調整）
  • 一括契約（パネル+防火戸・施工）
  • 総合的な工程計画
  • ワンストップ工事（1〜2工程）
  • 一括検査・引き渡し

  • 工程の一括管理

    設計・施工・検査まで一元化し連携ミスを防止。

  • コスト最適化

    発注一本化で中間マージン削減。資材調達も一括効率化。

  • 工期短縮

    同時施工で段取りがスムーズに、全体工期を大幅圧縮。

  • 性能整合性

    パネルと扉の耐火性能を統一設計で法令適合と安全確保。
